Beschreibung
Ein Radial-Ventilator abgestimmt zur Verwendung mit Nederman Absaugsprodukten. Hinweis: Nicht zur Verwendung mit explosiven Medien oder brennbaren Gases geeignet.
Produkteigenschaften.
- kompakte bauweise
- einfache Verwendung

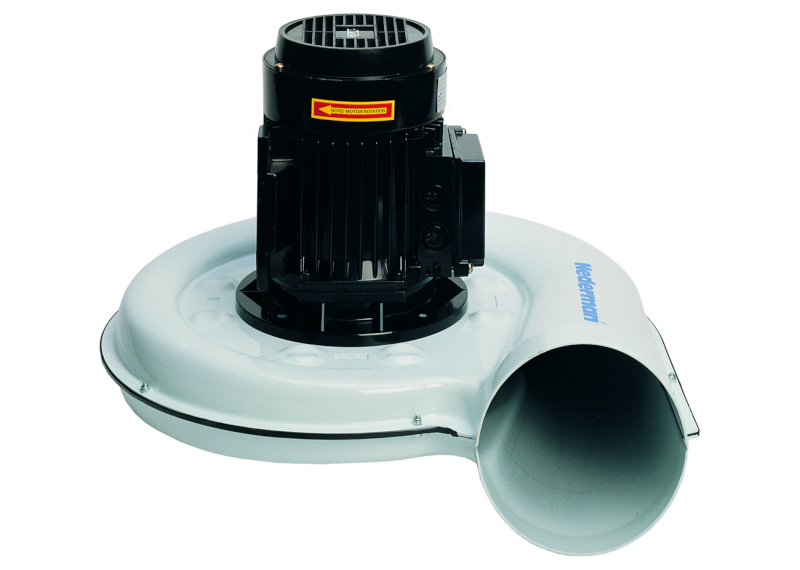

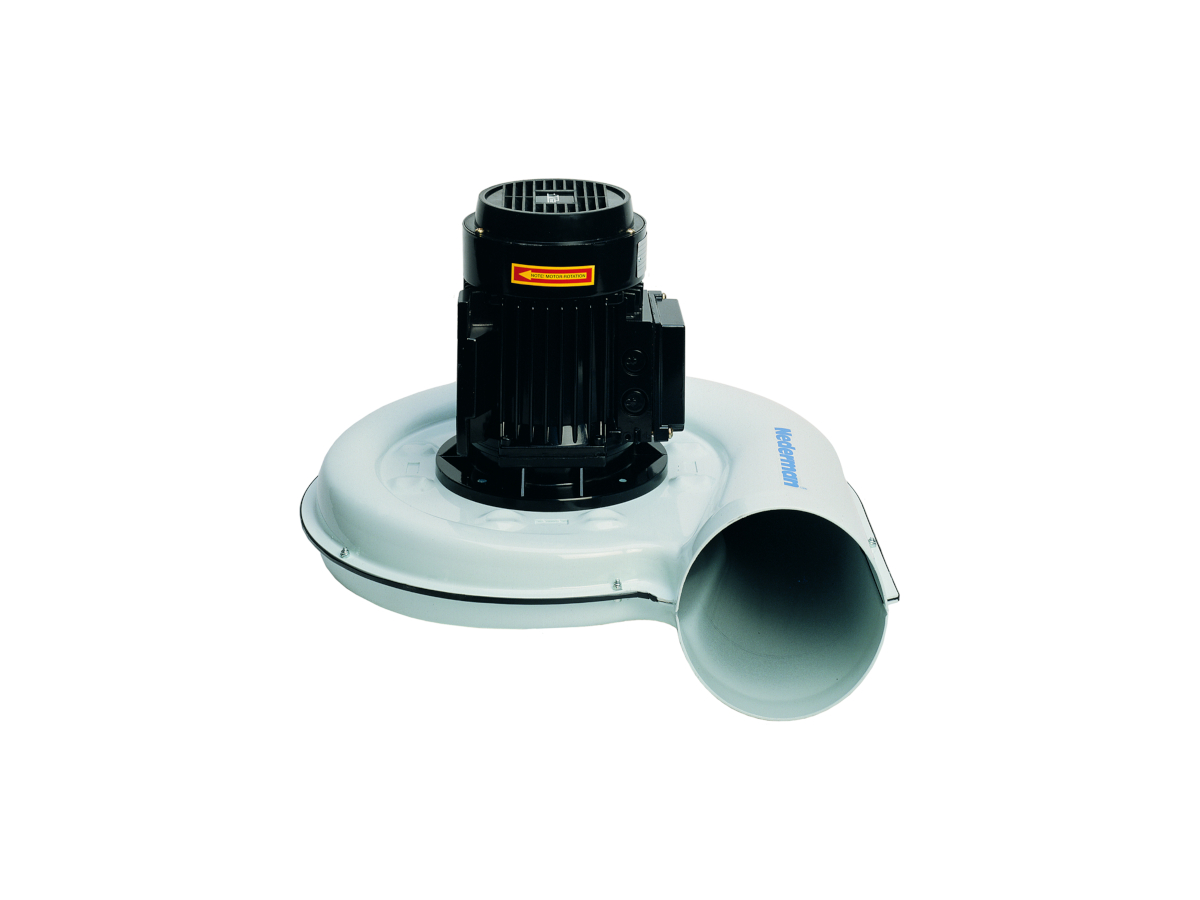

Ventilatoren der N16 Serie sind robuste Radialventilatoren für Non ATEX Schadstoffabsaugungsanlagen mit einem Gehäuse aus Stahlblech und einem hohen statischen Druck bei kleinem Volumenstrom. Der Antrieb erfolgt mit einem Standard Asynchronmotor direkt formschlüssig über die Antriebswelle.
Technische Angaben
| Max. Volumenstrom (freiblasend) | 1250 m3/h |
|---|---|
| Volumenstrom bei max. Systemwirkungsgrad | 750 m3/h |
| Gehäusefarbe | Weiss |
| Gewicht | 14.5 kg |
| Kraftübertragung Motor-Gebläse | direkt |
| Max. Systemwirkungsgrad | 40 % |
| Gebläsetyp | Radialventilator |
| Max. statischer Druck | 1100 Pa |
| Zertifikate | CE |
| Schaufelblätter | Aluminium |
| Ventilatorgehäuse | Stahlblech pulverbeschichtet |
| Laufrad | Aluminium Elektrische Anschlussdaten |
| Frequenz | 50 Hz |
| Motortyp | Asynchronmotor |
| Nennstrom | 1.2 A |
| Polleiter | 3 |
| Speisespannung AC | 400 V |
| Drehzahl | 28701 / min |
| Elektrische Aufnahmeleistung | 0.55 kW |
Spezifikationen
| Kraftübertragung Motor-Gebläse | direkt |
|---|---|
| Gehäusefarbe | Weiss |
| Zertifikate | CE |
| Polleiter | 3 |
| Ventilatorgehäuse | Stahlblech pulverbeschichtet |
| Laufrad | Aluminium |
| Schaufelblätter | Aluminium |
| Max. Volumenstrom (m3/h) | 1250 |
| Max. statischer Druck (Pa) | 1100 |
| Gewicht (kg) | 14.5 |
| Max. Systemwirkungsgrad (%) | 40 |
| Volumenstrom bei max. Systemwirkungsgrad (m3/h) | 750 |
| Speisespannung AC (V) | 400 |
| Frequenz (Hz) | 50 |
| Elektrische Aufnahmeleistung (kW) | 0.55 |
| Nennstrom (A) | 1.2 |
| Drehzahl | 2870 |
| Max. Fördermitteltemperatur (°C) | 60 |
| Frequenz | 50 |
| Gebläsetyp (Radial-, Hochdruck-, Drehkolbenventilator, Seitenkanalverdichter, Impeller) | Radialventilator |
| Volumenstrom bei max. Wirkungsgrad | 750 |
| Nennstrom | 1.2 |
| Anschlussschema | X |
| Motortyp (Asynchrommotor, EC Motor) | Asynchronmotor |
| Max. Volumenstrom (freiblasend) | 1250 |
| Max Systemwirkungsgrad | 40 % |
| Anschlussart (ʎ/∆) | ʎ |
| Speisespannung AC | 400 |
| Max. statischer Druck | 1100 |
